Aktivitätsdiagramm

Mit einem Aktivitätsdiagramm kann man Kontroll und Datenflüsse zwischen verschiedenen Aktionen darstellen und Objekt/nicht-Objektorientierte Systeme modellieren.

Aktivität

Aktivität ist ein anderer Begriff für eine Aufgabe, die mit verschiedenen ==Aktionen== (atomare Bestandteile einer Aktivität) von Menschen oder Maschinen erledigt wird.

Gerichteter Graph mit Aktivitätsknoten und Kanten. Eine Aktivität kann Eingabe und Ausgabeparameter haben. An Kanten können auch Bedingungen stehen.

Arten von Knoten

• Aktionsknoten
• Kontrollknoten
• Objektknoten (Ein und Ausgabeparameter)

Kontrollknoten

• Inititalknoten -> Beginn
• Fisheye -> Beendet alle Abläufe der Aktivität
• Ablaufendknote -> Beendet nur einen Ablauf
• Entscheidungsknoten mit Bedingung
• Vereinigungsknoten zum zusammenführen alternativer Pfade
• Parallelisierungsknoten
• Synchronisierungsknoten

Arten von Kanten

• Kontrollflusskanten -> Reihenfolge
• Objektflusskanten -> Weitergabe von Daten oder Objekten

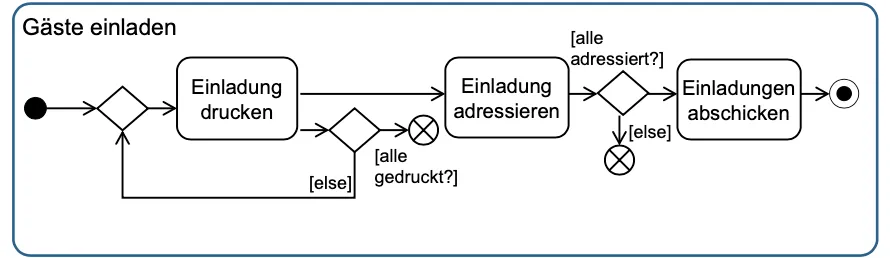

Beispiel eines Aktivitiätdiagramms
