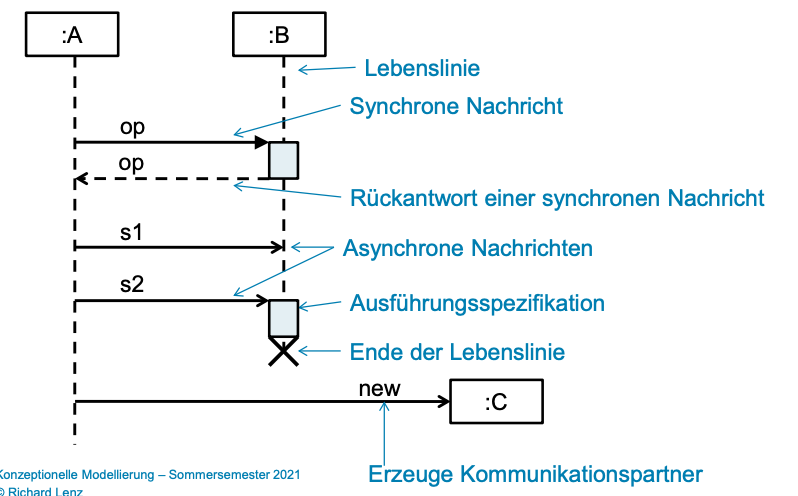

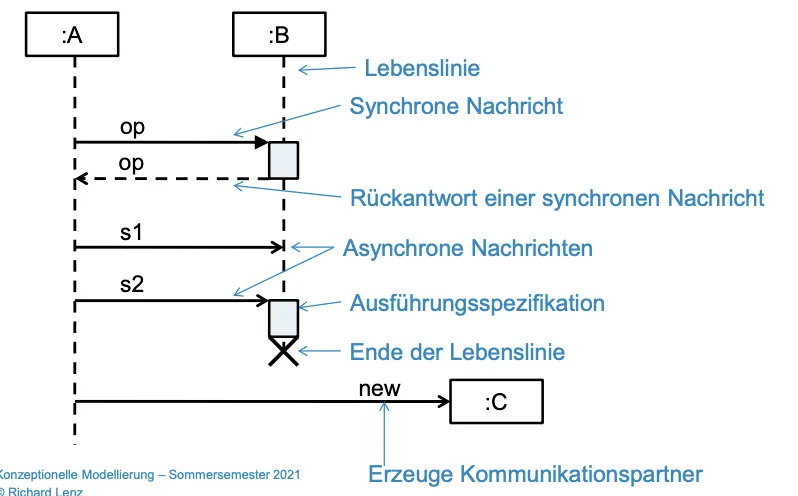

Sequenzdiagramm

Interaktionen

Abfolge von Ereignisspezifikationne, die einen potentiellen Ereigniseintritt zur Laufzeit definieren.

Eine Folge von konkreten Ereigniseintritten heißt ==Trace==. Eine Ausführungsspezifikation wird mit einer ==Start und Endereignisspezifikation== gekennzeichnet. In diesem Abschnitt wird etwas entweder indirekt ausgeführt (weiß) oder direkt ausgeführt (schwarz).

Nachrichtentypen

• synchron: Der Sender wartet bis die Interaktion beendet ist
• asynchron: Der Sender wartet auf keine Antwort
• Nachrichten können an einen unbekannten Ort gehen und gelten dann als lost
• Nachrichten können aus einem unbekannten Ort gefunden werden und gelten dann als found

Kombinierte Fragmente

Dursch Schachtelung von Teil-Sequenzdiagrammen mithilfe verschiedener Operatoren, können komplexere Kontrollstrukturen dargestellt werden.

Operatoren

• alt-Operator
• opt-Operator
• break-Operator
• loop-Operator
• seq-Operator
• strict-Operator
• par-Operator
• critical-Operator
• ignore-Operator
• consider-Operator
• assert-Operator
• neg-Operator

Interkationsreferenzen

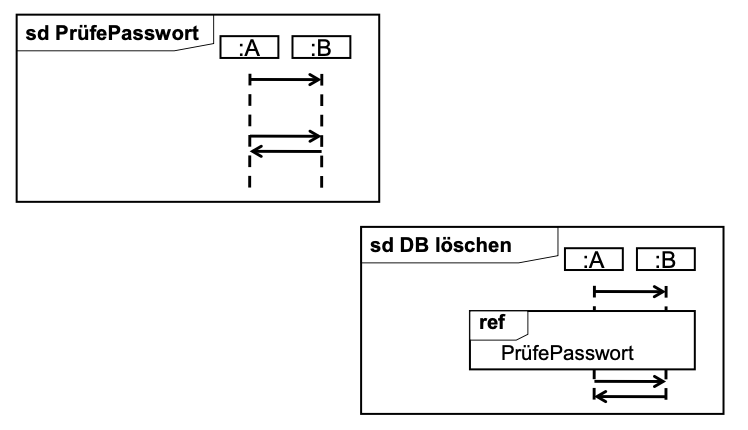

Sie dienen der Referenzierung anderer Sequenzdiagramme innerhalb eines Sequenzdiagramms. Dadurch kann man Teile wiederverwenden und Diagramme modularisieren. Mit dem Wort ==ref== kann innerhalb eines Sequenzdiagramms auf ein anderes Modul/Fragment verwiesen werden.

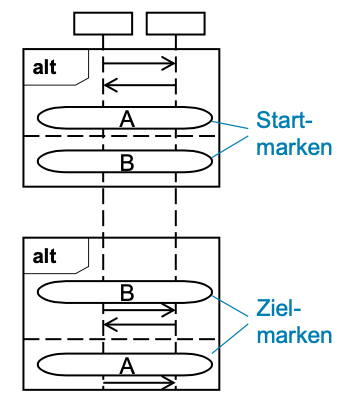

Mit Start und Zielmarken können goto ähnliche Sprungstellen erstellt werden.

Mit Hilfe von ==Verknüpfungspunkten== können mehrer Sequenzdiagramme verbunden werden. Dafür werden die vorher als lost und found bezeichneten Stellen verwendet.
